卷筒校圆

　　卷筒是起重机起升机构的重要组成部分，起着非常重要的作用。起重机卷筒主要有铸造卷筒和钢板焊接卷筒两种，其中以钢板焊接卷筒使用为多，因为它承受能力强，更适用于起重量大的场所。


一、卷筒加工工艺过程

　　对于钢板焊接卷筒来说，其加工工艺过程稍微复杂。具体为：


　　材料检验→下料→坡口加工→预弯→卷圆→校圆→焊接→校圆→探伤→消应力退火→ 机加工→检验。


　　其中，卷筒校圆是非常关键的一步，下面来详细了解一下。

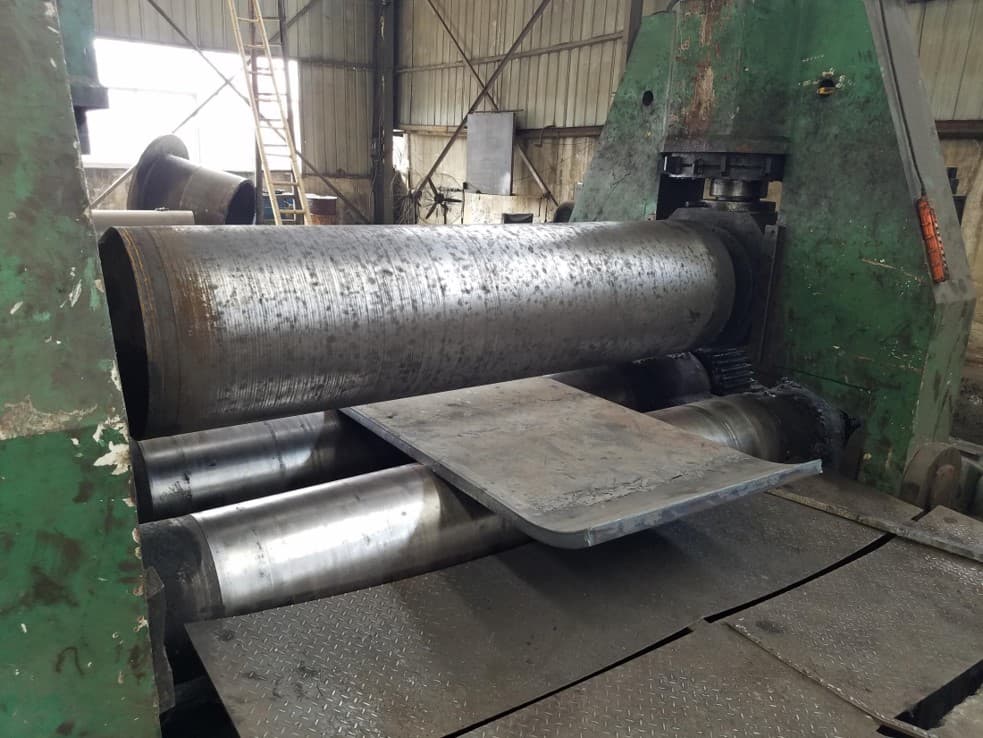

二、卷筒校圆步骤

　　步：操作下辊上升使筒皮夹紧在上、下辊之间。


　　第二步：同时上升两侧辊使其与筒皮紧密接触。启动上辊旋转数周。
  

　　第三步：继续分步逐渐上升两侧辊,强迫筒皮继续变形。变形后的曲率一定要超过筒皮的理论曲率,超过量的大小视筒皮的椭圆度大小而定。两侧辊每上升一步就启动上辊旋转数周。


　　第四步：分步逐渐下降两侧辊，每下降一步就启动上辊旋转数周，直两侧辊对筒皮不再有压力,用圆弧样板检测筒皮的内圆，吻合后下降下辊，翻转打开卷板机上辊卸料端的倒头，用天车起吊将筒皮水平的退出卷板机,测量筒皮的直径，要达到在任意方向上直径的值与任意方向上直径的小值之差Δφ≤2。 


三、卷筒校圆后续处理

　　1、检查：校圆结束以后将筒皮吊半成品区展板上摆放好。并对筒皮作以下检查：在任意方向上筒皮直径的值与任意方向上直径的小值之差Δφ≤2。 
      

　　2、探伤：质检部门将对纵缝进行超声波探伤检验。探伤合格后对筒皮进行去应力退火处理。纵缝探伤标准: GB11345-1989之Ⅱ级标准。
