齿轮连接盘式卷筒组相关知识

　　齿轮连接盘式卷筒组是起重机卷筒组的一种，在起重机起升机构发挥着重要的作用。


一、卷筒组的组成及分类

　　卷筒组是起重机小车起升机构的重要部件。起重机运行起升机构主要用于垂直起吊运移物品。起升机构一般由起升卷筒组、减速机、电机和起升装置等组成。卷筒组常用的类型有：齿轮连接盘式、周边大齿轮式、卷筒联轴器式等。


二、技术背景

　　卷筒组的卷筒联轴器与卷筒法兰盘在装配时，当卷筒法兰盘与卷筒一体时，卷筒结构紧凑，卷筒联轴器与卷筒法兰盘连接孔装配基本上不能使用螺母来装配紧固，只能直接在卷筒上攻丝螺纹孔装配螺栓，这样加大了卷筒的加工难度，而且法兰盘上的螺纹孔螺纹的强度很难达到螺母的程度，容易损坏，而如果螺纹孔螺纹损坏整个卷筒就只能报废，这是一种极大的浪费。


　　当卷筒法兰盘与卷筒使用螺栓连接时，卷筒联轴器与卷筒法兰盘可使用螺栓螺母来装配紧固，但由于卷筒法兰盘直径较大，紧固件螺栓螺母在装配紧固或者拆卸时很困难(需要一个人固定螺栓，另一个人拧紧螺母)，特别是在使用中的卷筒组的卷筒联轴器连接螺栓根本不能直接紧固及拆卸，需要先把卷筒法兰盘拆卸后才能拆卸，对人力资源是一种极大的浪费。这就需要一种新型实用的结构来解决这问题，使生产方便快捷，工作效率提高，维护检修方便。

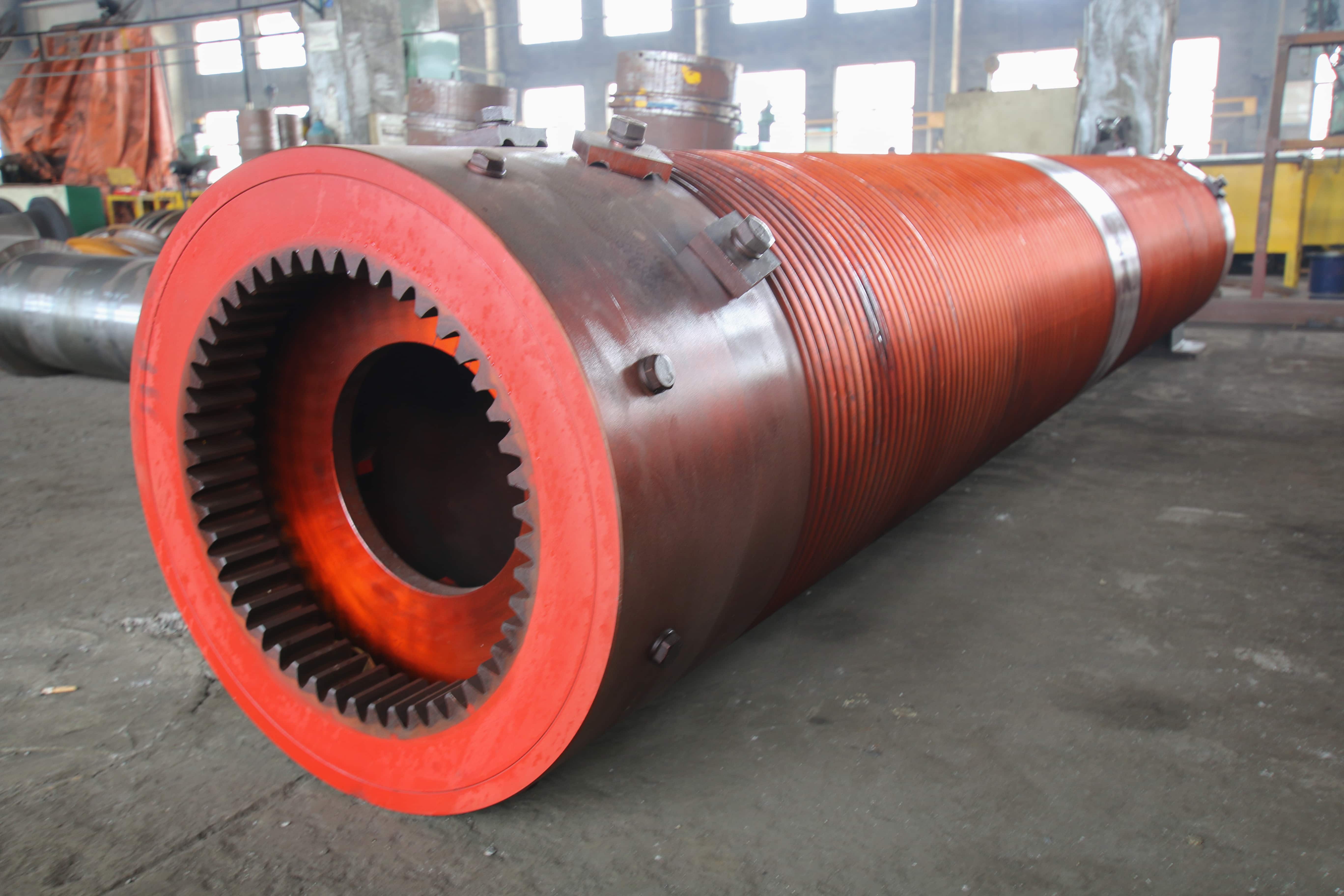

三、齿轮连接盘式卷筒组结构

　　卷筒端盖远离圆柱卷筒的一侧螺栓连接有紧固盘，所述卷筒轴一端的侧表面对应卷筒端盖的嵌套有齿轮盘接手，所述卷筒轴的两端嵌套有卷筒轴承，所述卷筒轴承的外侧嵌套有轴承底座，所述轴承底座的顶面设有旋转轴，所述旋转轴的侧表面对应轴承底座的顶面活动连接有顶盖。
