电缆卷筒的几种动力方式及其特点

　　电缆卷筒的几种动力方式及其特点

　　电缆卷筒根据选用动力形式的不同，可分为：弹力式、磁力耦合式、液力耦合式、长期堵转力矩电机式、磁滞式、变频电机式。

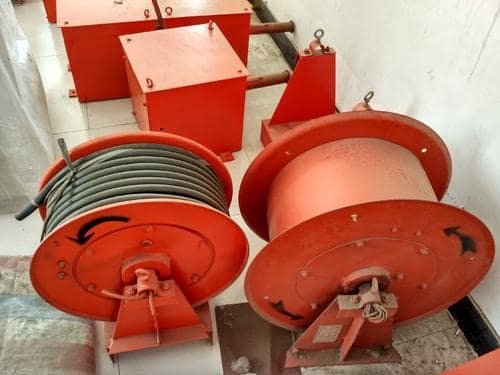

　　一、弹力式电缆卷筒的特点：

　　1、采用蜗卷弹簧为动力，旋转卷筒卷取和释放电缆，自身不消耗电能，自动灵活，工作可靠。

　　2、采用集电滑环——碳刷架结构传递电能，使供电连续、平稳。

　　3、设置了可逆转机构，卷筒正、反都可转动，由于蜗卷弹簧单向传递动力，不会因为逆转而折断弹簧。

　　二、磁力耦合式电缆卷筒的特点：

　　1、该系列电缆卷筒由Y系列电动机、针线摆轮减速机(或蜗轮蜗杆减速机)、永磁耦合器、集电滑环、卷筒组成。

　　2、永磁耦合器作为同步差速调整机构，结构简单，力矩调整方便，性能稳定。

　　3、卷筒电机控制方式为：收缆时电机工作，放缆时电机停电。

　　三、液力耦合式电缆卷筒的特点：

　　1、具有良好的卷绕特性，卷取力矩调节范围大，调节稳定后，对卷盘轴出恒定的扭矩。

　　2、同步性能好。由于输出扭矩单元浸入油中，具备良好的打滑性能，能确保卷取速度与移动设备速度保持同步。

　　3、蜗轮蜗杆具有良好的自锁性能，电机停电后，能确保电缆不会因重力作用从卷盘上滑落。

　　四、长期堵转力矩电机式电缆卷筒的特点：

　　1、主机主机由长期堵转力矩电机(带可调盘式常闭制动器)、专用减速箱、集电滑环箱构成一个整体。

　　2、容缆部分卷盘为容缆部分，可分为多排缠绕和单排缠绕。

　　五、磁滞式电缆卷筒的特点：

　　1、主机由减速箱，动力头、集电滑环箱构成一个整体。动力头由电动机、磁滞联轴器、行星齿轮箱构成。

　　2、容缆部分可分为多排缠绕和单排缠绕。

　　六、变频电机式电缆卷筒的特点：

　　变频驱动的电缆卷筒由变频电机、减速机、集电器、电缆卷盘和电气控制箱等零部件组成。具有马达容量小、转矩特性好、性能稳定、调整方便等诸多优点，适用于收放大规格长距离的供电电缆。尤其解决了传统电缆卷筒无法适应新一代起重机提升高度高，速度快的问题。
